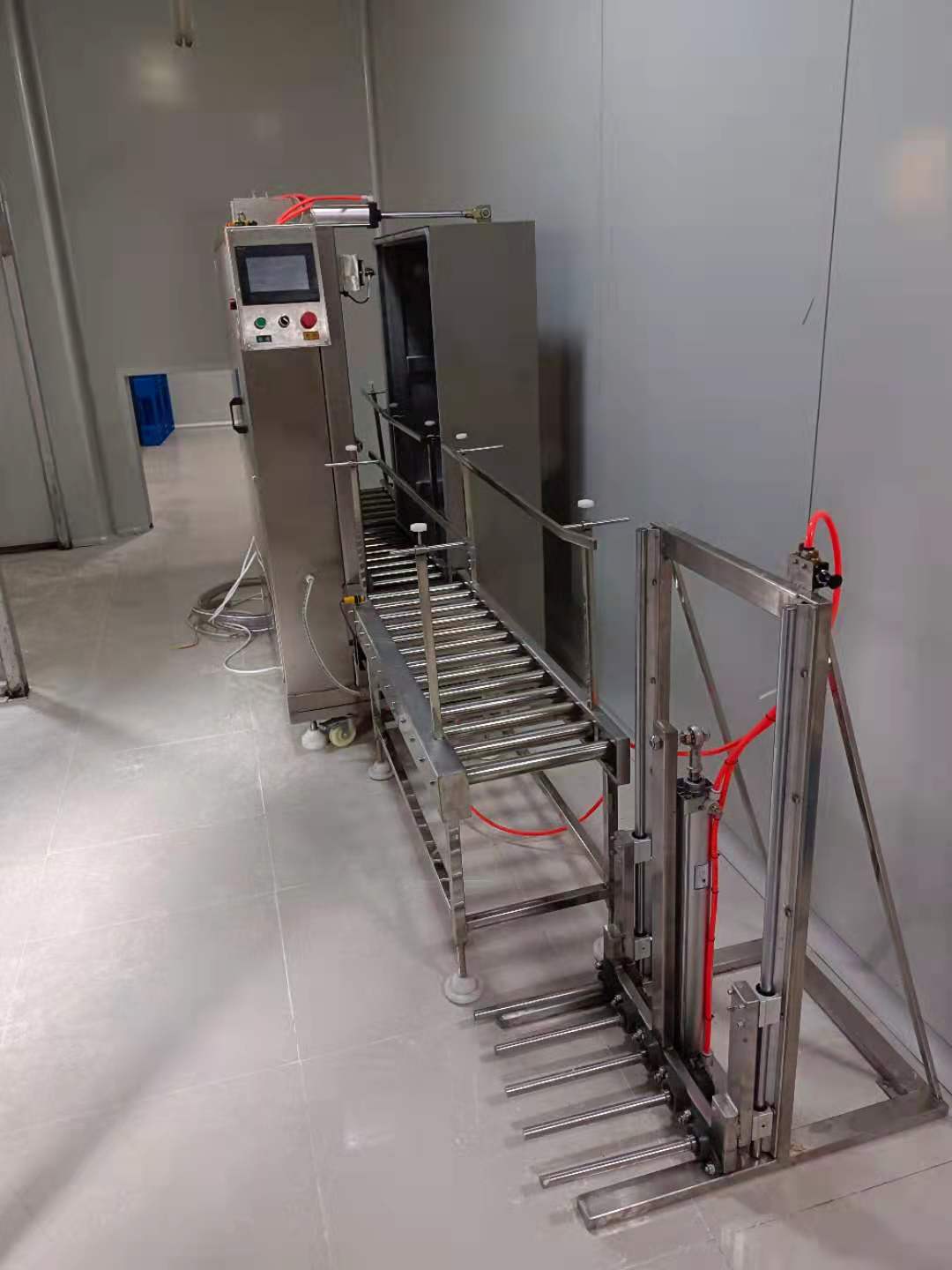

全自動立柜式真空包裝機

一、設備簡介:
我公司生產的立柜式自動流水線真空包裝機,改變了普通立柜包裝機人工取放包裝物,人工合蓋的模式,與輸送機構配合,自動將包裝物送入真空室,自動合蓋進行包裝封口,包裝完成后,自動將包裝物送出真空室,然后將待包裝的產品再自動送入真空室包裝,如此循環工作,提高了生產效率,節省了人工成本。本機適合包裝粉末,顆粒等將包裝物放到模具中成型包裝產品的生產線場合。不銹鋼架體,真空室采用國際標準食品用304(或316)不銹鋼,具有防水、防潮、故障率低、使用壽命長等優點。
本機結構主要由前端輸送、理袋口裝置、自動合蓋真空室、內部輸送、封口裝置、塑形裝置、真空單元、后端輸送、PLC電氣控制系統等部分組成。
二、設備工作流程:
前置輸送傳送系統,由不銹鋼滾筒(或PU輸送帶)和承重邊框架支撐,可變速調節電機減速機,移動高矮、寬窄調節護欄和內包裝袋袋口運行中平直整袋口裝置,包裝物運行到工作室的時候,通過感應器信號,工作室內的傳輸裝置啟動,接送到工作室內的空位封口處,當包裝物到達工作室內固定位置后,移動工作室自動合蓋,進行抽真空、封口、塑形、放氣,工作完成后,移動工作室室自動打開,工作室內的傳送裝置把盛有真空好的物料模具輸出到工作室后邊的不銹鋼滾筒傳送裝置,一次包裝工作流程完成,周而復始繼續工作,全流水線的操作過程,人工把物料袋放入模具內在把物料定量灌裝到袋內,裝好后放到我公司的傳送線后,自動輸送、自動真空封口、冷卻、放氣、自動輸出。
三、設備配置參數
1.設備技術參數:
真空泵功率:2.2KW
真空泵數量:1臺(規格100立方米/小時)
封口 功 率:1.8kw(瞬間功率)
加熱 方 式:瞬間單面加熱
最大封口尺寸:800mm*10mm
整機 尺 寸:長約3200mm,寬約1200mm,高約1600mm
機器 材 料:304不銹鋼
包裝 要 求:一分鐘完成包裝,真空度可自由調節,
包裝袋規格:1100*700mm
承載 能 力:0-25KG/袋
2.設備配置:
名稱: | 品牌: | 型號: | |
斷路器 | 施耐德Schneider | C63 | 或名品牌 |
相序保護器 | 正泰 | ZJ3-G | |
加熱交流接觸器 | 法國施耐德Schneider | LC1N2510M5N | 或名品牌 |
真空交流接觸器 | 法國施耐德Schneider | LC1N1210M5N | 或名品牌 |
開關按鈕 | 法國施耐德Schneider | 或名品牌 | |
繼電器 | 日本松下 | AHN22324 | 或名品牌 |
電磁閥 | 亞德客AirTAC | 或名品牌 | |
氣缸 | 亞德客AirTAC | 或名品牌 | |
開關電源 | 臺灣明緯 | 或名品牌 | |
觸摸屏 | 三菱,或西門子 | 7寸 | 或名品牌 |
PLC | 三菱,或西門子 | 或名品牌 | |
真空泵 | 眾德 | 100L | 或名品牌 |
密封條 | 天然進口硅膠 |
四、售后服務:
設備質保期為1年,質保期內供方對設備的質量問題提供免費維保,保修期滿后,涉及到換件等費用時,供方只收取成本費。負責所有技術指導、電話咨詢及人員培訓,包括:圖紙、操作、設備維護、設備性能及問題解答。
詳詢電話:17616368008
微信同號
